四槽式網路儲存設備－喬鼎SmartStor NS4300N
今天要介紹的這款產品為一台NAS，所謂的NAS全名是Network Attached Storage，中文字義為網路儲存設備，看字面不難了解，指的是透過網路來儲存資料的硬碟伺服器，此伺服器為實體的網路磁碟機，一般會做成獨立的嵌入式系統，使用磁碟陣列技術(Raid)，將多顆硬碟整合成單一大硬碟陣列，具有磁碟加速、資料備援、容錯等功能，並提供異質平台如Windows、Mac、Linux存取資料的服務， 機體小至3.5吋硬碟外接盒的大小，大到塔型伺服器都可建構NAS。
喬鼎資訊開發的「SmartStor NS4300N」，為一款中型的四槽式NAS，支援SATA II(3Gb/s)硬碟，產品本身搭售四顆250G或500G的HITACHI硬碟在內，支援Raid 0,1,5,10，可建構出1TB或2TB的NAS環境，提供使用者兩種採購選擇，亦可自行加購硬碟來擴充，據官方回應，之後可透過韌體更新來支援單顆750G的硬碟，總容量達3TB；另外，喬鼎提供「三年保固」，可說是對自家產品非常有信心。
 |  |
 四槽式大容納空間 | 三年保固 |
NS4300N在配色上使用電腦萬年配色法「黑色加銀色」，不過基本上伺服器也不需要太炫的外表，穩定度比較重要；機體長寬高為152.5 × 229.6 × 188.2mm，不含硬碟的重量為2.5kg，大小得宜，不會太重，支援客戶端的作業系統包括Windows 2K/XP、MAC OS X、Linux Kernel 2.6以上，網路協定有FTP/SMB/CIFS/AFP/NFS，還可掛UPS不斷電電源系統、及加裝印表機變公用列印伺服器，可謂功能強大。
 |  |
| NS4300N正面 | NS4300N背面 |
機體正面右側由上到下排列四組硬碟的LED燈示，插電後顯示哪幾槽已經置入硬碟，一目瞭然，右下方有兩個按鈕，上面是電源開關，輕按一下即可啟動系統，但關機卻不是同一顆按鍵，此系統沒辦法使用物理關機(當然直接拉掉電線除外啦…)，必須從軟體關機才行，一方面也是保護資料的安全性；下面按鍵則是「單鍵備份」 功能，提供快速、簡捷的備份功能，近年來單鍵備份蔚為一番趨勢潮流，不管是隨身碟、行動碟、伺服器，紛紛附加此一設置。
 |  |
| 硬碟警示燈 | 電源及單鍵備份鈕 |
機體背面很清楚看到右上方有個8cm的散熱風扇隱藏在內，左邊則有RJ-45網路孔，孔下圓點為RESET鍵，如果系統密碼忘了，就拿筆點一下RESET即可回復原廠設定；再往下有兩個USB插孔，提供使用者外接印表機，使系統變成列印伺服器，也能加裝USB介面的硬碟，擴充整體的容量。
背面8公分散熱風扇
轉回正面把前門打開看看，由上至下整齊排列四個硬碟槽，買來即加贈四顆硬碟在內，拉出澄色拖盤，簡易的中空塑膠邊框，僅用四邊的螺絲鎖住硬碟而已，塑膠邊有點脆弱，如果能做成底盤的放置槽，應該會更好。
用螺絲將硬碟四邊鎖住
隨附在內的硬碟為日立(HITACHI)製造、型號HDT725025VLA380的3.5吋硬碟、SATAII介面、250G 容量、7200轉速、8M快取，有關電壓或其他更詳盡的資料請看下圖，總共有四顆，另外也有500G × 4的搭配可作採購選擇。
HITACHI、250G、SATAII、7200RPM、8M cache
配件有八國語言使用手冊、安裝光碟、電源線、螺絲、及網路線，螺絲附二十顆，除了一個硬碟需要四顆螺絲共十六顆之外，尚有四顆螺絲作為備用，另外，因送測產品沒有附上網路線，所以在下圖中看不到網路線的入鏡。
NS4300N內部元件一覽
拿到機器不拆開看看對不起觀眾，將它肢解吧！把機體轉到背面，解開四邊的螺絲順利拆除背板，可以更清楚看到8cm的散熱風扇以及內部結構，而機體下方隱 藏著一個小風扇，原來是電源供應器，看到左邊的usb及網路插孔，輕易地可以查覺到主機板直放在側邊，上面插著一張SATA控制卡。
將背板拆開
下圖更清楚看到SATA控制卡插在主機板上面，方便前方硬碟的直接置入，此機型支援SATAII 3Gb/s的介面。
前方硬碟接入的地方為SATA控制卡
接著把底板四顆螺絲解掉，拆除底板及側板之後，翻轉機體至底部，可看到電源供應器的詳細資料，為電子大廠Enhance製造、mini-itx的規格、型號ENP-2320、輸出200瓦、帶主動式功率因素校正，是一顆非常不錯的電源供應器。
電源供應器為Enhance製造
最後把主機板的螺絲從機體上鬆開，將所有側板拆除，拔掉電源供應器及風扇的接頭，費盡一番苦功之後，終於取出主機板，得以一窺內部奧妙。
機板全貌
SATA控制卡
主機板中間印有Promise NS4300 Controller Board的字樣，處理器晶片的速度為400/266 Mhz，Raid控制晶片為Promise喬鼎自家研發，因喬鼎早期以出產Raid卡著名，故使用自家的技術同時也是品質的保證。
Promise NS4300專用主機板
 |  |
| 處理器晶片 | RAID晶片 |
記憶體由著名的記憶體大廠Elpida製造，顆粒為D5116AFTA-6B-E，上下各一顆，從主機板全觀可看到，下方還留有第三個位置，可再焊入一顆記憶體晶片。
兩塊ELPIDA記憶體
在Power接入孔旁邊可看到成排電容，底部咖啡色的地方，為使用貼片式的電容，用料不錯，抗阻性較好，另一側則是常見的蜂鳴器及電池。
|  |
| 蜂鳴器及電池 | 貼片電容 |
看完各部元件後，接下來才是最麻煩的事，將散落一地的零件全部組裝回去，God！想到就頭痛，不過看倌只要點點滑鼠就好，麻煩事交給我們來處理吧。
好好一台機器被拆成這樣…
費盡一番苦功終於將機體裝好，插上網路線及電源線，注意網路線是接牆壁孔，不是接電腦，可能有使用者會搞錯，連接完畢後輕壓電源即可啟動 NS4300N；找一台跟NS4300N位在同一個子網域的電腦當作控制端，放入安裝光碟，就會出現以下的歡迎畫面，除了第三及第四選項連到官網外，第二 選項為PDF電子書，跟產品隨附的說明手冊內容一樣，在此選擇第一項「Install Nas Utility」安裝專用軟體。
安裝完在桌面會出現「NAS Setup Wizard」、「SmartSYNC」、「Configuration Tool」三個選項，選擇第一個安裝精靈，以DHCP自動配置IP位址，並設置管理員admin的密碼後，即可進入管理頁面。如果admin的密碼忘了，從機體背面用筆插一下RESET鍵，系統就會回復原廠設定。
管理頁面非常單純而直覺化，開始IE連線進NAS作管理設定，大部分的網路設備如IP分享器、路由器、無線基地台，都是透過這種方式做機器設定，此例的 NAS位址為192.168.0.2，有英、日、繁中、簡中、西…等五種語言提供選擇，鍵入使用者名稱及密碼後，進到管理頁面。
系統資訊可看到作業系統為嵌入式Linux，能夠支援FTP、SMB、CIFS、AFP、NFS等網路協定，在建構Raid環境方面，可組成Raid 0、1、5、10，其中0、1僅需兩顆硬碟、5最少需要三顆、10最少需要四顆，有關Raid各類型的磁碟陣列功能，請參照OC之後的專欄文章。
該有的NAS功能這台NS4300N都有，像是使用者及群組管理、配額管理、檔案資料夾權限、資料備份、事件檢視簿…等，控制介面非常直覺化，新手管理 員可以很容易地上手NS4300N的設定，其中關於伺服器最重要的Log檔，亦具備系統錯誤回報機制，設定電子郵件信箱即可收到錯誤匯報。
在備份部分，有「資料快照備份」(snapshot)，如同拍照一般，對整個系統作完全的備份，採「增量備份」的技術，僅對修改的檔案逐次備份，減少時間提高效率；其次為「複製NAS」，指的是NAS對NAS備份的功能，能夠完整轉移NAS系統至另一平台上；另外，NS4300N可由機體外部進行「單鍵備份」 的功能，輕壓外鍵，系統自行處理備份需求。
NS4300N具有列印伺服器的功能，在此使用Canon Pixma MP150作為連線測試，將印表機的連接線接入NS4300N背面的USB孔，安裝好驅動程式後，打開網路芳鄰即可找到網路印表機，非常簡便。
在支援作業系統方面，支援Windows 2K/XP、Mac OS X、及Linux Kernel 2.6以上的版本，實際上我們用Ubuntu 7.04 Feisty作測試，走samba協定，可正確存取NS4300N裡的檔案。
以NAS網路儲存裝置來說，市面上的NAS容量有單槽、雙槽、四槽、及四槽以上這幾種規格，通常會建議使用者購買高價單品時，以「一次到位」為原則；首 先在硬碟介面上，現在SATAII已成主流，所以沒有必要購買只支援SATA的舊機型；在容量方面，除了Raid 0、1只需要兩顆硬碟外，相對而言比較高效能兼具安全性的Raid 5、10，分別需要三顆及四顆，所以購買NAS以四槽來說最划算，可組成各種Raid型式；在備援方面，機型有無提供外在物理按鍵的「單鍵備份」，在實用 性來說關係不大，有個容易的控制介面對使用者來說比較重要。綜合以上各點，Promise Smarstor NS4300N表現不俗，售價約在30K以下(內含250G的版本)，在銷售成績上也高居網路購物排行榜，不是沒有道理存在。
| 產品名稱 | Promise SmartStor NS4300N | |
| 建議售價 | 電洽 | |
| 代理商 | 名稱 | 普立茲科技股份有限公司 |
| 電話 | 886-2-82267558 #28 | |
| 網址 | http://www.prince-tech.com.tw | |
http://www.ithome.com.tw/itadm/article.php?c=43159
| 網路儲存設備－喬鼎SmartStor NS4300N | ||||||||||||||
| 文/張明德 (記者) 2007-05-01 | ||||||||||||||
| SmartStor NS4300N是一款五臟俱全的小型NAS，支援磁碟快照、NAS對NAS遠端複製等進階功能，提供單鍵備份功能，可簡化備份作業程序。 | ||||||||||||||
| | ||||||||||||||
 SmartStor NS4300N是一款4Bay的網路儲存設備，可安裝最多4臺SATA II硬碟，並能支援CIFS/SMB、AFP、NFS等傳輸協定，提供Windows、Unix/Linux與Mac環境的資料資源共享。另外還提供單鍵 備份功能，可簡化備份作業程序。並支援磁碟快照、NAS對NAS遠端複製等進階功能，以及硬碟熱抽換與線上容量擴充、線上RAID層及轉換等企業級磁碟陣 列功能。 五臟俱全的小型NAS，可支援硬碟熱抽換 只有4Bay機箱的NS4300N所針對的是個人工作室、或小型辦公室環境，但支援的功能卻非常豐富，已經接近企業級產品的層次。首先從硬體規格 上來看，NS4300N除支援最常用的RAID 0/1/5/10外，還可提供同級產品中少見的熱抽換功能。另外還有線上容量擴充、線上RAID層級轉換等企業級磁碟陣列的功能。 而在網路儲存服務方面，NS4300N的支援也相當完整，除了Windows環境下的CIFS/SMB協定外，也能支援Unix/Linux的 NFS與Mac環境的AFP協定，因此可納入群組的用戶端平臺類型十分廣泛。NS4300N還有FTP伺服器與充當網路列印伺服器的功能。 支援磁碟快照與遠端複製功能 除了儲存資源共享的基本功能十分完整外，NS4300N的另一特色是可支援磁碟快照與遠端複製的功能。透過磁碟快照可為選定的RAID Volume迅速建立副本，而遠端複製功能則可將儲存在本地端NS4300N中的所有資料，透過網路複製到遠端的另一部NS4300N上，提供本地端資料 一種簡易的異地備援方式。 簡易的安裝與使用，提供單鍵備份功能 就像多數同級產品一樣，NS4300N的安裝與使用均相當簡單，只要將NS4300N接上網路，再於同網路上任一電腦上以產品附帶的光碟片，透過NAS公用程式中的安裝精靈逐步設定，即可迅速完成系統的網路與基本RAID組態設定。

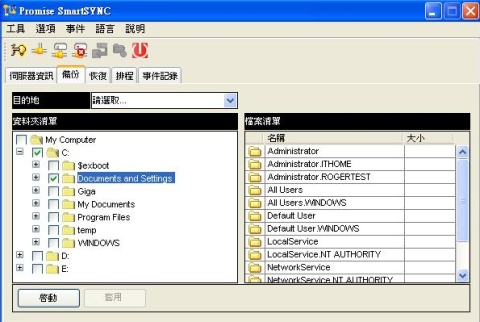

而為便於用戶端的使用，產品還附有一個稱為SmartSYNC的工具程式，可讓用戶在用戶端電腦上將檔案備份到NS4300N上，還能設定自動排程作業。較特別的是單鍵備份功能，可透過機殼面板上的按鍵啟動預先設定的備份作業。 在系統管理方面，NS4300N提供了系統警報聲訊、系統事件日誌，以及透過電子郵件向系統管理者發送警訊的功能，同時提供更新韌體的選項。文☉張明德
| ||||||||||||||
--
