如何側錄虛擬環境下的封包？

如何側錄虛擬環境下的封包？

在VMware ESX虛擬化的環境下側錄封包，主要是透過虛擬交換器，要達到目的，需修改一些設定。

封包側錄是一般企業常見的網管應用，可以用來監控內部電腦的網路行為（最常見的就是側錄員工使用即時通訊軟體的對談過程），或者排除網路環境中可能存在的故障（例如找出中毒亂傳封包的電腦，以及故障的網路設備）。實體環境如此，在虛擬化的環境下，也同樣可以透過封包側錄，協助掌握虛擬機器的運作狀態。

先了解實體環境下的封包側錄做法
在實體環境下，封包的側錄，可透過有線及無線網路兩個部分加以實作。

有線網路
在有線網路的環境下，側錄封包可透過旁路模式（Mirror）及透通模式（Transparent）兩種架構來達成，不過，無論是採用上述的何種架構，皆需要硬體設備的輔助，才能收集到進出其他電腦的封包。

旁路模式：一般來說，這種架構是將進出其他電腦的所有流量，複製一份，並轉送到連接在同一臺設備上的其他電腦。支援該種模式的硬體設備，有集線器（Hub）和交換器兩種，雖然都可以用來側錄封包，兩者的作法卻大不相同。

全文>>

Ref
http://www.ithome.com.tw/itadm/article.php?c=53859

如何側錄虛擬環境下的封包？

文/楊啟倫 (記者) 2009-03-12

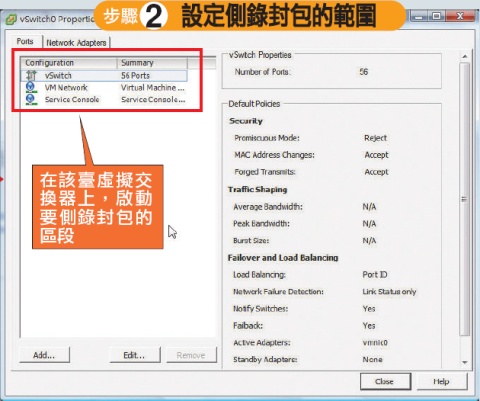

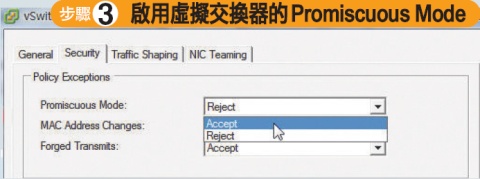

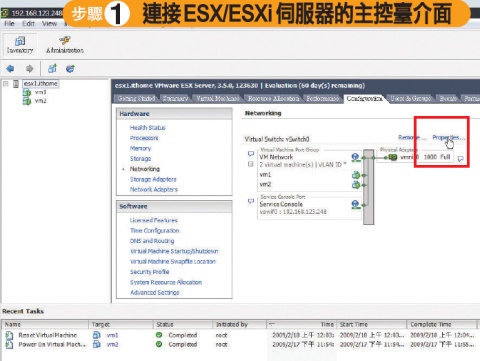

在VMware ESX虛擬化的環境下側錄封包，主要是透過虛擬交換器，要達到目的，需修改一些設定。

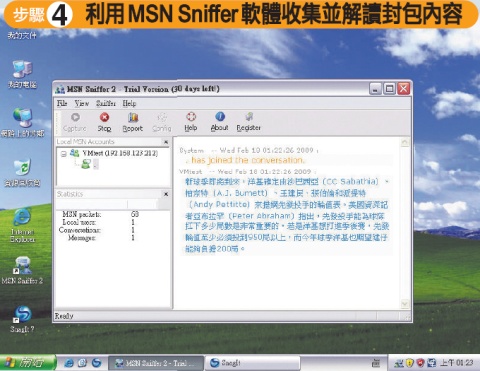

封包側錄是一般企業常見的網管應用，可以用來監控內部電腦的網路行為（最常見的就是側錄員工使用即時通訊軟體的對談過程），或者排除網路環境中可能存在的 故障（例如找出中毒亂傳封包的電腦，以及故障的網路設備）。實體環境如此，在虛擬化的環境下，也同樣可以透過封包側錄，協助掌握虛擬機器的運作狀態。 先了解實體環境下的封包側錄做法 在實體環境下，封包的側錄，可透過有線及無線網路兩個部分加以實作。 有線網路 在有線網路的環境下，側錄封包可透過旁路模式（Mirror）及透通模式（Transparent）兩種架構來達成，不過，無論是採用上述的何種架構，皆需要硬體設備的輔助，才能收集到進出其他電腦的封包。 旁路模式：一般來說，這種架構是將進出其他電腦的所有流量，複製一份，並轉送到連接在同一臺設備上的其他電腦。支援該種模式的硬體設備，有集線器（Hub）和交換器兩種，雖然都可以用來側錄封包，兩者的作法卻大不相同。 集線器是OSI定義的第一層網路設備，就功能而言，只是負責訊號的完整轉送，而不會根據封包的目的地MAC位址，將資料傳送到指定的網路埠，因此對於接收到的封包，集線器皆會加以複製、傳送給每一個網路埠，對於此種特性，我們稱之為封包沖刷（Flood）。 而交換器則是屬於更高階的OSI第二層設備（市售的Switch Hub也是此一等級設備），對於封包的傳輸會依據來源及目的地，加以處理，因此較集線器來得精準許多。在交換器的平臺之上，一般是透過所謂Port Mirror的功能側錄封包。利用Port Mirror，我們可以指定由特定的網路埠，將側錄的所有訊息接收，或者僅側錄特定幾臺電腦的流量。 硬體之外，需搭配用來側錄封包的工具軟體，例如Wireshark這種不限定類別的網路封包擷取軟體，或者是MSN Sniffer這類只側錄特定應用程式的工具。 透通模式：以這種架構用來控管網路的做法，在企業內部的使用也相當常見，最典型的產品就是一般市售的「即時通訊側錄設備」，以及檢查封包是否內含有害內容的「防毒牆」。就架構而言，就是在網路流量經過的骨幹線路，串接一臺使用一進一出架構的過濾設備，用它擷取經過的封包。 無線網路 相較於有線網路，無線網路環境重視的安全防護，是如何不讓有心人士隨意擷取網路傳輸的封包內容。由於資料傳輸時，訊號會向著四面八方散射，因此容易被人攔截到基地臺所發射出來的溢波。 例如，利用支援Promiscuous Mode（雜亂模式）的無線網卡，便能夠收集散布四周的無線訊號。這類技術早期最為常見的一項用途，就是利用具備這項功能的無線網卡，搭配 AirSnort、Aircrack-ng這類破解軟體，便能解開無線基地臺的WEP驗證金鑰（上述軟體也是同類型工具中，破解金鑰成功率最高的兩款）。 然而，為了不讓辦公室以外的人士攔截溢波，有些廠商（例如Airtight）便推出訊號干擾的設備，能夠將基地臺發射出來的訊號，保留在企業內部，另一方面，這種設備也用來防止員工隨意連接外部的基地臺，以免機密資料外洩。 側錄VM間封包原理相同 相較於實體網路側錄封包需要很多條件配合，在虛擬化的環境下，企業不需要額外購買硬體，便能側錄虛擬機器的網路流量。VMware ESX/ESXi的虛擬交換器支援Promiscuous Mode，使得虛擬機器可以側錄的流量，大至位於同一臺虛擬交換器上的同個VLAN，小至同個Port Group。 事實上，ESX/ESXi的側錄功能類似集線器的封包沖刷，側錄的對象並不限定於同一臺虛擬交換器上的特定虛擬機器，但為了網路管理的隱密考量，因此這項功能預設並未開啟，需要手動修改虛擬交換器的設定之後，才能使用。 Promiscuous Mode的啟動步驟相當簡單，利用ESX/ESXi隨附的VMware Infrastructure Client（VIC）軟體（此時不需要額外部署vCenter管理伺服器），去連接虛擬平臺伺服器的主控臺介面；接著在「組態 （Configuration）>網路（Networking）」的分頁，進入虛擬交換器的細部設定畫面，將設定值從預設的Reject變更為 Accept之後，就可以透過虛擬交換器側錄封包。 接著，我們在一臺ESX 3.5 Update 3版本的伺服器上，部署了兩臺OS為Windows XP的虛擬機器，並透過安裝於一臺虛擬機器的MSN Sniffer軟體，監看另一臺虛擬機器的MSN對話記錄。在虛擬機器數量不多，且流量有限的測試環境下，我們所使用的MSN Sniffer軟體可以完整收集所有訊息，並沒有封包漏失或者是亂碼的現象產生。 如果要以Port Mirror來側錄虛擬環境下的封包，還得再等等。因為即將在5月發表的VMware vSphere（先前稱之為ESX 4.0），具備了更加強大的封包側錄功能，搭配Cisco同步推出的Nexus 1000V虛擬交換器軟體，即可達成Port Mirror的能力，進而收集特定虛擬機器的網路流量。文☉楊啟倫 什麼是Port Group？ Port Group是ESX/ESXi用來虛擬網路埠的最小單位，在同一個VLAN的架構下，可以將幾臺虛擬機器集結成為一個Port Group，並且套用相同的網路設定，便於管控。 換 句話說，ESX/ESXi會將整臺虛擬交換器，視為單一的Port Group加以管理。開啟ESX/ESXi的網路設定畫面，可以看到每臺虛擬交換器都有一個名為vSwitch的選項，這是預設、同時也是最為上層的 Port Group，值得注意的是，日後新增加的下層Port Group，預設會繼承vSwitch的設定，舉例來說，若我們在vSwitch啟用了Promiscuous Mode，則同一臺虛擬交換器Port Group預設也將會提供封包側錄的功能。文☉楊啟倫 在ESX/ESXi上側錄MSN封包的4個步驟 使用VIC連接ESX/ESXi伺服器的主控臺介面，在網路組態的分頁點選Properties鍵，進入虛擬交換器的細部設定頁面。 由於我們並沒有在交換器上切割VLAN或者是Port Group，因此直接點選vSwitch，也就是以整臺交換器為單位，來設定封包側錄。 在「Security」的分頁下，將Promiscuous Mode的設定，由預設的Reject更改為Accept，就可以啟動這項功能。 傳送對話之前，在另外一臺虛擬機器上啟動MSN Sniffer軟體，即可將內容加以側
